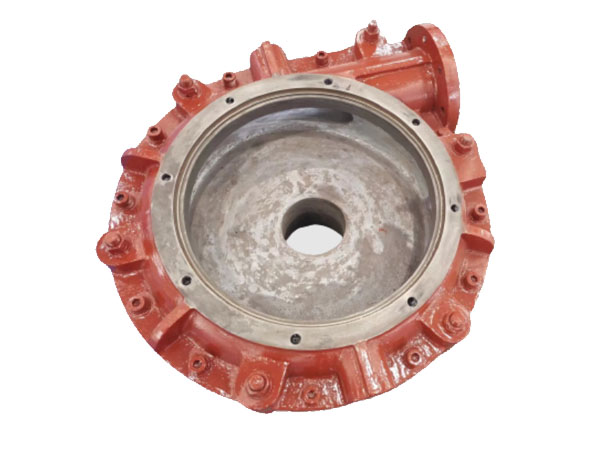

泵壳(单壳碳化硅陶瓷浆泵)
泵壳(单壳碳化硅陶瓷浆泵)
泵壳(单壳碳化硅陶瓷浆泵)
泵壳(单壳碳化硅陶瓷浆泵)
泵壳(单壳碳化硅陶瓷浆泵)

      SSCP系列碳化硅陶瓷渣浆泵是单级、卧式、悬臂式、单壳结构的离心泵,亦可称为重型渣浆泵。该型泵体积较大并配重型托架,适用于输送浓度高、颗粒大、压力高,具有耐磨性强、耐腐性高、高温(≤90℃)的浆液,在泵的最大允许工作压力范围内,可以多级串连使用。广泛应用于冶金、矿山、化工、疏浚、煤炭、电厂、建材等工业部门。


产品详情介绍

1、产品概述

SSCP系列碳化硅陶瓷渣浆泵是单级、卧式、悬臂式、单壳结构的离心泵,亦可称为重型渣浆泵。该型泵体积较大并配重型托架,适用于输送浓度高、颗粒大、压力高,具有耐磨性强、耐腐性高、高温(≤90℃)的浆液,在泵的最大允许工作压力范围内,可以多级串连使用。广泛应用于冶金、矿山、化工、疏浚、煤炭、电厂、建材等工业部门。

2、结构及材质:

2.1、整体结构:采用模块化设计、标准化程度高、适应性强、应用广泛。

2.2、单泵壳结构:泵头部分采用模块化设计,主要由过流部件(泵盖、叶轮、泵体、后护板)、结合板、密封组件、托架总成等组成。接合板、托架、泵体上都有止口,泵体与接合板、接合板与托架,两者之间均用高强度螺栓连接。

2.3、过流部件的材质:过流部件(泵盖、叶轮、泵体、后护板)材质为高温烧结碳化硅陶瓷,具有耐磨耐腐性,使用寿命是高铬合金及不锈钢的3到10倍。

2.4、过流部件的结构:过流部件均为不可分离的双层结构,金属(铠甲或骨架)与高温烧结碳化硅陶瓷紧密结合。不与浆液接触部分(铠甲或骨架)为高强度金属材料,具有承压保护作用,承压能力大于1MPa;与浆液接触部分(耐磨耐腐层)为高温烧结碳化硅陶瓷,具有耐磨、耐腐蚀、抗冲击的作用。

2.5、产品的通用性:SSCP系列泵与AH、ZJ系列渣浆泵的安装外形尺寸完全一样;SSCP系列泵与AH、ZJ系列渣浆泵的托架总成完全通用,可相互互换。

2.6、多种轴承组件:水平中开稀油润滑结构、筒式油脂润滑结构、筒式稀油润滑结构、悬架式大功率低转速结构;泵轴采用干式结构与浆液不接触。可根据工作环境及客户需求选择。

2.7、密封形式:机械密封、填料密封、副叶轮动力密封。

2.8、传动形式:泵轴与叶轮采用螺纹连接,防止脱落。泵与电机采用多种传动方式:联轴器直连传动、皮带传动(ZV、CV、CR、CL)、减速箱传动、耦合器传动等。

3、结构示意图



 structure-decomposition-diagram



盖板镶件:A05+SiC叶轮:A3+SiC

泵体:QT500-7+SiC盖板:QT500-7+SiC


(2)高温、高压双壳结构可多级串联





序号

配件名称

材质

备注

1

泵盖

QT500-7(铠甲)+HT SiC(耐磨耐腐层)

根据工作环境,铠甲与骨架可采用不锈钢材质

2

泵体

QT500-7(铠甲)7+HT SiC(耐磨耐腐层)

3

叶轮

A3(骨架)+HT SiC(耐磨耐腐层)

4

后护板

Cr26(铠甲)+HT SiC(耐磨耐腐层)
